જો તમે ક્યારેય સિગ્નલ લોસ, હીટ મેનેજમેન્ટ અથવા તમારા RF અને હાઇ-સ્પીડ ડિઝાઇનમાં અસંગત કામગીરી સાથે સંઘર્ષ કર્યો હોય, તો તમે જાણો છો કે સમસ્યાનું મૂળ પાયામાં રહેલું છે - સર્કિટ બોર્ડની સામગ્રી જ. ખોટા સબસ્ટ્રેટને પસંદ કરવાથી પ્રોજેક્ટમાં વિલંબ, ખર્ચમાં વધારો અને ઉત્પાદનની નિષ્ફળતા થઈ શકે છે. મુપૂTEC, અમે આ પડકારોને નજીકથી સમજીએ છીએ, કારણ કે અમે એન્જિનિયરોને દરરોજ તેમની શોધખોળ કરવામાં મદદ કરીએ છીએ. સંપૂર્ણ માટે શોધઉચ્ચ આવર્તન બોર્ડસમજણ સાથે શરૂ થાય છે કે બધી સામગ્રી સમાન રીતે બનાવવામાં આવતી નથી. ચાલો તમારે જે જટિલ પ્રશ્નો પૂછવાની જરૂર છે તેને તોડીએ.

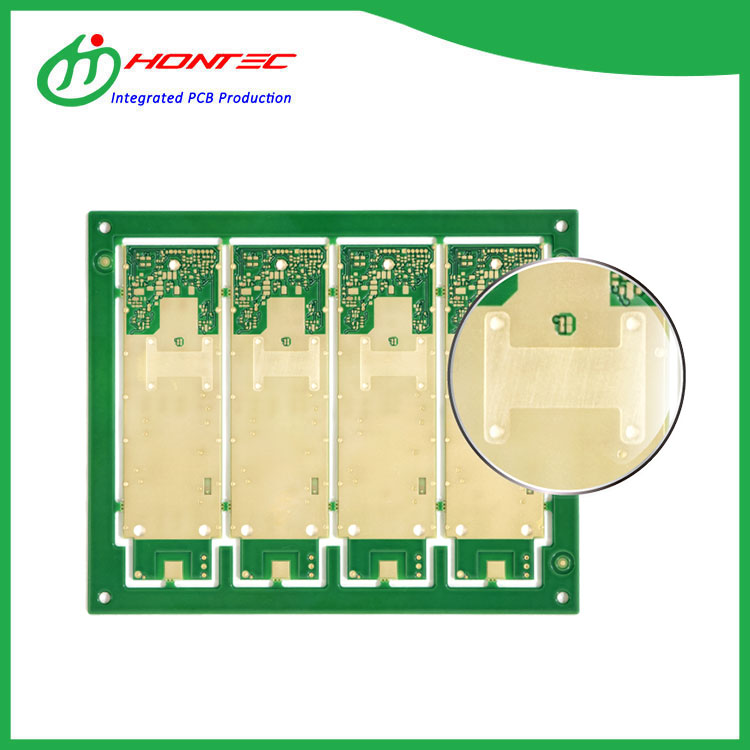

ઉચ્ચ આવર્તન બોર્ડ માટે શું સામગ્રી ગુણધર્મો ખરેખર મહત્વ ધરાવે છે
માટે એઉચ્ચ આવર્તન બોર્ડ, વિદ્યુત કામગીરી રાજા છે. તમારે જે પ્રાથમિક ગુણધર્મોનું મૂલ્યાંકન કરવું જોઈએ તે છે:
ડાઇલેક્ટ્રિક કોન્સ્ટન્ટ (Dk):આ નીચું અને સ્થિર હોવું જોઈએ. આવર્તન અથવા તાપમાન સાથે Dk માં વધઘટ સિગ્નલ વિકૃતિનું કારણ બને છે.
ડિસીપેશન ફેક્ટર (Df):આ અપવાદરૂપે ઓછું હોવું જરૂરી છે. ઉચ્ચ Df સીધું નોંધપાત્ર સિગ્નલ નુકશાનમાં અનુવાદ કરે છે, તમારી શક્તિ અને સ્પષ્ટતાની ડિઝાઇન છીનવી લે છે.
થર્મલ મેનેજમેન્ટ:વિશ્વસનીયતા અને સુસંગત Dk સુનિશ્ચિત કરવા માટે સામગ્રીએ અસરકારક રીતે ગરમીને દૂર કરવી જોઈએ.
ભેજ શોષણ:ઓછું શોષણ મહત્વપૂર્ણ છે, કારણ કે પાણીનું સેવન વિદ્યુત ગુણધર્મોમાં ભારે ફેરફાર કરે છે.
મુપૂTEC, અમે સબસ્ટ્રેટ્સમાં નિષ્ણાત છીએ જે આ ક્ષેત્રોમાં શ્રેષ્ઠ છે, તમારી ઉચ્ચ-આવર્તન એપ્લિકેશનની માંગને સ્થિર પ્લેટફોર્મ પ્રદાન કરે છે.
લોકપ્રિય ઉચ્ચ-આવર્તન સામગ્રી કેવી રીતે તુલના કરે છે
સામગ્રીની પસંદગી કામગીરી, પ્રક્રિયાક્ષમતા અને ખર્ચને સંતુલિત કરવા વિશે છે. અહીં સામાન્ય વિકલ્પોની વ્યાવસાયિક સરખામણી છે:
| મુખ્ય લાભો | લાક્ષણિક Dk (10 GHz) | લાક્ષણિક Df (10 GHz) | મુખ્ય લાભો | માટે શ્રેષ્ઠ |
|---|---|---|---|---|
| ધોરણ FR-4 | ~4.3 | ~0.020 | ખૂબ ઓછી કિંમત, સરળ પ્રક્રિયા | બિન-જટિલ, ઓછી-આવર્તન એપ્લિકેશન |
| રોજર્સ RO4000® સિરીઝ | 2.55 - 6.15 | 0.0027 - 0.0037 | ઉત્તમ પ્રદર્શન, સારી પ્રક્રિયાક્ષમતા | ઉચ્ચ આવર્તન બોર્ડઓટોમોટિવ રડાર, ટેલિકોમ માટે |
| PTFE (Teflon®) | 2.1 - 2.55 | 0.0009 - 0.0020 | અલ્ટ્રા-લો નુકશાન, સ્થિર Dk | એક્સ્ટ્રીમ પરફોર્મન્સ: એરોસ્પેસ, ડિફેન્સ, mmWave |
| પૂTEC HF-1 લેમિનેટ | 3.0 ± 0.05 | 0.0020 | કિંમત અને કામગીરીનું શ્રેષ્ઠ સંતુલન, સરળ મલ્ટિલેયર બોન્ડિંગ | કોમર્શિયલ વાયરલેસ, IoT, હાઇ-સ્પીડ ડિજિટલ |
આ કોષ્ટક મુખ્ય આંતરદૃષ્ટિને પ્રકાશિત કરે છે: જ્યારે શુદ્ધ PTFE સૌથી ઓછું નુકસાન આપે છે, તે બનાવવું મુશ્કેલ અને ખર્ચાળ હોઈ શકે છે. અમારાપૂTEC HF-1 લેમિનેટસિરામિકથી ભરેલા હાઇડ્રોકાર્બનની ઉત્પાદનક્ષમતા સાથે પીટીએફઇની નજીકની કામગીરી પ્રદાન કરીને, આ અંતરને દૂર કરવા માટે એન્જિનિયર્ડ છે, જે તમારાઉચ્ચ આવર્તન બોર્ડઉત્પાદન માટે ઉચ્ચ-પ્રદર્શન અને ખર્ચ-અસરકારક બંને.
મારા પ્રોજેક્ટ માટે મારે કયા ટેકનિકલ પરિમાણોનો ઉલ્લેખ કરવો જોઈએ
સામગ્રીના પ્રકાર ઉપરાંત, તમારે ચોક્કસ પરિમાણોને વ્યાખ્યાયિત કરવું આવશ્યક છે. જ્યારે તમે ભાગીદાર છોપૂTEC, અમે તમને સ્પષ્ટ કરીને માર્ગદર્શન આપીએ છીએ:
લેયર સ્ટેક-અપ:અમે કોરો અને પ્રિપ્રેગ્સની શ્રેષ્ઠ ગોઠવણી ડિઝાઇન કરવામાં મદદ કરીએ છીએ.
0.0009 - 0.0020શું તમે તમારા PCBની કુલ કિંમત ધ્યાનમાં લીધી છે, માત્ર લેમિનેટ જ નહીં
સપાટીની ખરબચડી:સરળ કોપર ફોઇલ તમારામાં કંડક્ટરની ખોટ ઘટાડે છેઉચ્ચ આવર્તન બોર્ડ.
પ્લેટિંગ અને ફિનિશિંગ:નિમજ્જન સિલ્વર અથવા ENEPIG જેવી સપાટીની પૂર્ણાહુતિને સુનિશ્ચિત કરવાથી RF કાર્યક્ષમતામાં ઘટાડો થતો નથી.
શું તમે તમારા PCBની કુલ કિંમત ધ્યાનમાં લીધી છે, માત્ર લેમિનેટ જ નહીં
પ્રારંભિક સામગ્રી ખર્ચ માત્ર એક પરિબળ છે. વધુ નુકસાન અથવા નબળી પ્રક્રિયાક્ષમતા સાથે સસ્તું લેમિનેટ આના કારણે થઈ શકે છે:
ઉચ્ચ એસેમ્બલી અસ્વીકાર દર.
નુકસાનને દૂર કરવા માટે વધારાના એમ્પ્લીફિકેશનની જરૂર છે.
ક્ષેત્ર નિષ્ફળતા અને વોરંટી ખર્ચ.
એક વિશ્વસનીયઉચ્ચ આવર્તન બોર્ડઅમારા જેવા વિશ્વસનીય ભાગીદાર પાસેથી યોગ્ય રીતે નિર્દિષ્ટ સામગ્રી સાથે બનેલ સિસ્ટમનો કુલ ખર્ચ બચાવે છે અને તમારી પ્રતિષ્ઠાને સુરક્ષિત કરે છે.
શ્રેષ્ઠ ઉચ્ચ આવર્તન બોર્ડ બનાવવા માટે તૈયાર
આ અપવાદરૂપે ઓછું હોવું જરૂરી છે. ઉચ્ચ Df સીધું નોંધપાત્ર સિગ્નલ નુકશાનમાં અનુવાદ કરે છે, તમારી શક્તિ અને સ્પષ્ટતાની ડિઝાઇન છીનવી લે છે.પૂTECસપ્લાયર કરતાં વધુ છે-આ જટિલ નિર્ણયોને નેવિગેટ કરવામાં અમે તમારા તકનીકી ભાગીદાર છીએ. સંપૂર્ણ સબસ્ટ્રેટ સોલ્યુશન શોધવા માટે ચાલો તમારી ચોક્કસ એપ્લિકેશન, ડાઇલેક્ટ્રિક આવશ્યકતાઓ અને બજેટની ચર્ચા કરીએ.
અમારો સંપર્ક કરોનિષ્ણાત પરામર્શ અને સ્પર્ધાત્મક ક્વોટ માટે આજે તમારા પ્રોજેક્ટ સ્પષ્ટીકરણો સાથે. ચાલો સાથે મળીને કંઈક અસાધારણ બનાવીએ.
